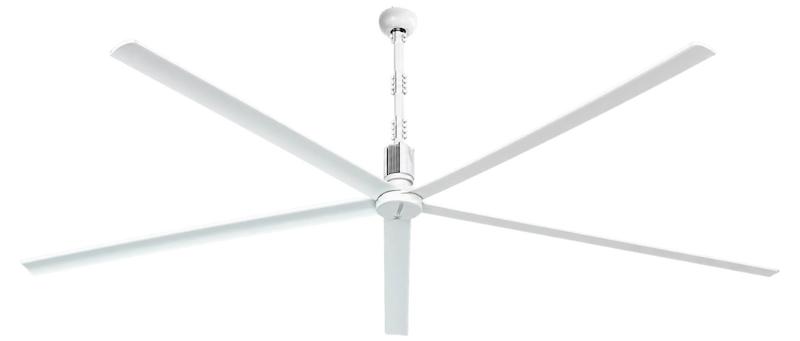

Northern Air® Aqua er tilgjengelig i størrelsene 3, 4 og 5 meter i diameter. Som standard leveres den med flere lag hvit pulverlakkering. Dette spesialbelegget er valgt fordi det gir ekstra beskyttelse mot korrosjon.
Takviften har også kapslingsgrad IP54, noe som gjør den ekstra robust. Den er et naturlig valg for krevende og korrosive miljøer. Den kan installeres som en frittstående løsning, men fungerer best i samspill med eksisterende ventilasjonssystemer.
I tillegg til å være en energieffektiv takvifte som er ideell for krevende miljøer, har den de samme fordelene som Northern Air® Pro-viftene.
Aqua-viften gir størst effekt når den brukes som et supplement til konvensjonelle ventilasjonssystemer i svømmehaller, og bidrar til forbedret energieffektivitet og optimalisert ventilasjonsdrift.
Hvis du ønsker mer inspirasjon om ulike bruksområder for små og store takvifter, kan du se våre referanseeksempler her.
Ta gjerne kontakt dersom du har spørsmål eller ønsker å vite mer.
| Vifte størrelse | Deknings-område | Applikasjon eller Bruk | Vekt |
|---|---|---|---|
| 3 meter | 600 m2 | Svømmebassenger | 36 kg |
| 4 meter | 800 m2 | Produksjonslokaler | 42 kg |
| 5 meter | 1000 m2 | Andre spesielle miljøer | 48 kg |
Northern Air® Aqua er en HVLS-vifte spesielt utviklet for svømmehaller og andre krevende miljøer. Den er konstruert for å tåle høy luftfuktighet og er også et ideelt valg til avanserte produksjonsanlegg eller tilsvarende industrielle omgivelser.
En HVLS-vifte flytter store mengder luft, langsomt og med få omdreininger per minutt. Dermed sikres en jevn og kontinuerlig luftsirkulasjon i lokalet.
I svømmesentre kan Aqua-viften bidra til å løse de særlige ventilasjonsutfordringene ved å redusere belastningen på det eksisterende ventilasjonsanlegget. Siden ventilasjonsbehovet i en svømmehall ofte er omfattende, kan selv mindre optimaliseringer gi betydelige energibesparelser.
Luftomrøringen utjevner dessuten forskjeller i luftfuktighet og temperatur mellom gulv- og taknivå. Raskt og effektivt.
Fordeler
Fra NOK 113.495,- ekskl. mva
Ring oss eller fyll ut skjemaet for å få et gratis, uforpliktende tilbud.
Med Northern Sky® kan du styre alle dine installasjoner og få full oversikt over drift, inneklima og energiforbruk.
Med en inneklimapakke kan du måle temperatur, CO₂ og relativ luftfuktighet. Ved å legge til en Power Tracking Modul kan du dokumentere energiforbruket for utvalgte enheter. Plattformen kan også integreres i ditt eksisterende BMS-system via BAM-modulen.
Kort sagt: Ett system. Én oversikt. Som hjelper deg å oppnå en datadrevet og energieffektiv bygningsdrift.
Til tross for deres betydelige luftstrøm, fungerer Northern Air® Aqua HVLS-viftene praktisk talt lydløst. Dette på grunn av den avanserte motorteknologien og den spesielle vingedesignen, som bl.a. er designet for å minimere støyplagene. Dette gjør disse takviftene egnet for miljøer hvor et lavt og behagelig lydnivå er avgjørende.
Nedenfor er luftstrømeffektivitet og støynivågrafer for 3, 4 og 5 meter systemene. Siden Aqua er den hardføre lillebroren til Northern Air® Pro-serien, er lyddata de samme for de to produktlinjene. De første grafene viser luftvolumet ved forskjellige hastigheter (RPM). Deretter viser støynivågrafene desibel (dB) avlesninger ved forskjellige hastigheter (RPM).
Produktlinjen er testet i henhold til den ledende industristandarden for luftsirkulasjon; AMCA 230-15. CFEI (takvifteenergiindeks) er 4,89 ved 40 % hastighet og 1,01 ved 100 % hastighet for 5-meter viften. CFEI-dataene er basert på 208/60/3-testing i henhold til ANSI/AMCA Standard 230 og 10 CFR 430.
Energiforbruket i bygninger utgjør nesten 40 % av det totale energiforbruket. Energien brukes primært til oppvarming, ventilasjon og belysning.
Spesielt svømmebasseng er noen av de mest energikrevende bygningstypene å drive.
Vann, varme og ventilasjon fyller godt opp i energiregnskapet, men det kan være vanskelig å gjøre de store bulkene uten å gjøre kapitalinvesteringer i millionklassen, som f.eks. ombygginger eller utskifting av eksisterende anlegg.
Mange svømmebassenger har gjort prosjekter med Nordicco for å senke energiforbruket – uten at det går på bekostning av inneklimaet!
Last ned Revit filer for Northern Air HVLS vifter:
README_Revit_Nordicco
Revit-files-NorthernAirAE_LOD200_AllSizes,
Revit-files-NorthernAirAE-3m_LOD300,
Revit-files-NorthernAirAE-4m_LOD300,
Revit-files-NorthernAirAE-5m_LOD300
Her kan du finne CAD filer for Northern Air Aqua vifter for svømmebasseng.
Vi har samlet 2D og 3D versjoner av filtypen .dwg som finnes i denne zip mappen (NorthernAir-CADfiles_200-500).
Vi har også SVG filer tilgjengelig for alle Northern Air vifter. Se lenker nedenfor. Trenger du andre filtyper i forbindelse med et prosjekt, vennligst kontakt oss så hjelper vi deg med å finne riktig materiale for deg.
Det danske teknologikonsulentselskapet Force Technology har utført tester av Northern Air® Aqua (NB: Aqua ble tidligere kalt Aggressive Environment).
Testene har undersøkt systemets hardførhet mot korrosive miljøer og inkluderer en akselerert korrosjonsanalyse (IEC 60068-2-52:2017), samt tester av systemets motstand mot faste legemer (støv), IP5X (IEC 60529:2013), og til vann, IPX5 (IEC 60529:2013).
Resultatene av de tre testene viser at Northern Air® Aqua-systemet totalt sett har en IP54-klassifisering, mens selve Drive-kontrollhuset har IP55. Samtidig viser den akselererte korrosjonsanalysen av systemets C4-belegg at det er stor motstand mot begynnende korrosjon.
Installasjon av en Nordicco HVLS-vifte er Plug & Play, da alle komponenter og fabrikkmontert elektronikk leveres ferdig samlet. Prosessen består derfor hovedsakelig av montering av motorenheten samt festing av vingene.
En av styrkene ved Nordiccos vifter er deres relativt lave vekt sammenlignet med mange andre HVLS-systemer på markedet. Dette gjør dem mer fleksible å håndtere under installasjon og stiller lavere krav til løfteutstyr og konstruksjon. Den lave vekten er også en av årsakene til at installasjon med profesjonelle klatrere ofte er mulig i svømmehaller.
Den mest utfordrende delen av installasjonen er at montørene må arbeide sikkert og stabilt i takhøyde. Dette krever som oftest lift eller stillas, men i svømmehaller er profesjonelle klatrere også en ofte benyttet løsning – særlig ved installasjon over dype basseng eller i vanskelig tilgjengelige områder.
Installasjonstiden avhenger i stor grad av takets utforming og høyde. En standard installasjon i en svømmehall tar vanligvis omtrent én arbeidsdag – fra ankomst på stedet til produktet er ferdig installert og området er ryddet.
Nordicco-motoren leverer høyt moment ved lave turtall – akkurat der en stor takvifte opererer mest effektivt. Den yter full effekt fra stillestående og driver viften direkte uten girkasse, noe som reduserer energitap, støy og slitasje.
Dette betyr at en større del av den tilførte energien omdannes til effektiv luftbevegelse, noe som bidrar til lavere driftskostnader gjennom viftens levetid.
Resultatet er en energieffektiv, driftssikker og EU-produsert kvalitetsmotor, designet for lang levetid.
