Northern Air® Aqua ist in den Durchmessern 3, 4 und 5 Meter erhältlich. Standardmäßig ist der Ventilator mit mehreren Schichten weißer Pulverbeschichtung versehen. Diese spezielle Beschichtung wurde gewählt, da sie einen erhöhten Schutz vor Korrosion bietet.
Der Deckenventilator verfügt zudem über die Schutzart IP54, was ihn besonders widerstandsfähig macht. Er ist die naheliegende Wahl für anspruchsvolle und korrosive Umgebungen. Er kann als eigenständige Lösung installiert werden, entfaltet jedoch sein volles Potenzial im Zusammenspiel mit bestehenden HLK-Systemen.
Neben seiner Eignung als energieeffizienter Deckenventilator für anspruchsvolle Umgebungen bietet er die gleichen Vorteile wie die Northern Air® Pro Ventilatoren.
Der Aqua-Ventilator entfaltet seine größten Vorteile, wenn er als Ergänzung zu konventionellen Lüftungssystemen in Schwimmhallen eingesetzt wird, um die Energieeffizienz zu verbessern und den Lüftungsbetrieb zu optimieren.
Wenn Sie weitere Inspiration zu unterschiedlichen Einsatzmöglichkeiten kleiner und großer Deckenventilatoren suchen, finden Sie hier verschiedene Referenzbeispiele.
Kontaktieren Sie uns gerne, wenn Sie Fragen haben oder mehr erfahren möchten.
| Ventilator-größe | Fläche | Anwendung - z.B. | Gewicht |
|---|---|---|---|
| 3 Meter | 600 m2 | Schwimmbad und Hallenbad | 36 kg |
| 4 Meter | 800 m2 | Produktionsfazilitäten | 42 kg |
| 5 Meter | 1000 m2 | Ähnliche speziellen Miliues | 48 kg |

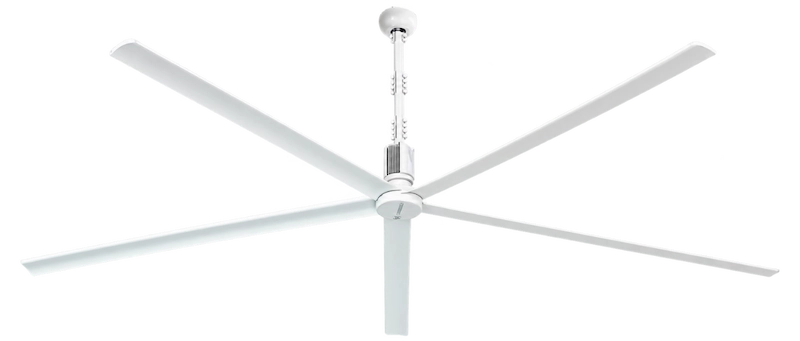

Northern Air® Aqua ist ein HVLS-Ventilator, der speziell für Schwimmbäder und ähnliche anspruchsvolle Umgebungen entwickelt wurde. (Das Modell hieß zuvor Aggressive Environment.)
Er ist so konstruiert, dass er hoher Luftfeuchtigkeit standhält, und eignet sich ebenso hervorragend für moderne Produktionsanlagen oder andere industrielle Umgebungen mit hohen Anforderungen.
Ein HVLS-Ventilator bewegt große Luftmengen langsam und mit wenigen Umdrehungen pro Minute. So wird eine gleichmäßige und kontinuierliche Luftdurchmischung im Raum sichergestellt.
In Schwimmzentren kann der Aqua-Ventilator dazu beitragen, spezifische Lüftungsherausforderungen zu lösen, indem er die Belastung der bestehenden Lüftungsanlage reduziert. Da der Lüftungsbedarf in einem Schwimmbad oft sehr hoch ist, können selbst kleinere Optimierungen zu erheblichen Energieeinsparungen führen.
Die Luftumwälzung gleicht zudem Unterschiede in Luftfeuchtigkeit und Temperatur zwischen Boden- und Deckenebene aus – schnell und effizient.
Vorteile
Ab € 8.495,- exkl. MwSt.
Falls Sie Fragen haben oder ein kostenloses und unverbindliches Angebot inklusive einer Berechnung Ihrer möglichen Energieeinsparungen erhalten möchten, kontaktieren Sie uns bitte telefonisch oder füllen Sie das nebenstehende Formular ausfüllen. Wir werden dann umgehend auf Sie zukommen.
Mit Northern Sky® steuern Sie sämtliche Installationen und erhalten einen vollständigen Überblick über Betrieb, Raumklima und Energieverbrauch.
Mit einem Raumklimapaket erfassen Sie Temperatur, CO₂ und relative Luftfeuchtigkeit. Durch die Ergänzung eines Power Tracking Moduls können Sie den Energieverbrauch ausgewählter Einheiten dokumentieren. Die Plattform kann zudem über das BAM-Modul in Ihr bestehendes GLT-/BMS-System integriert werden.
Kurz gesagt: Ein System. Ein Überblick. Für einen datenbasierten und energieeffizienten Gebäudebetrieb.
Trotz ihres erheblichen Luftstroms arbeiten die Northern Air® Aqua HVLS ventilatoren aufgrund der fortschrittlichen Motortechnologie und des Luftblattdesigns, das zur Geräuschminimierung beiträgt, leise. Dadurch eignen sie sich für Umgebungen, in denen Lärmschutz unerlässlich ist.
Nachfolgend finden Sie Diagramme zur Luftstromeffizienz und zum Geräuschpegel für die 3-, 4- und 5-Meter-Systeme. Da Aqua der robuste kleiner Bruder des Northern Air® Pro-Lüfters ist, sind die unten aufgeführten Geräuschspezifikationen für diese beiden Produktlinien gleich. Die ersten Diagramme zeigen das Luftvolumen bei verschiedenen Geschwindigkeiten (U/min). Und die Geräuschpegeldiagramme zeigen Dezibel (dB)-Werte bei verschiedenen Geschwindigkeiten (U/min).
Die Produktlinie wird gemäß dem führenden Industriestandard für Luftzirkulation getestet; AMCA 230-15. Der CFEI (Deckenventilator-Energieindex) beträgt 4,89 bei 40 % Geschwindigkeit und 1,01 bei 100 % Geschwindigkeit für die 5-Meter-Ventilatoren. Die CFEI-Daten basieren auf 208/60/3-Tests gemäß ANSI/AMCA Standard 230 und 10 CFR 430.
Der Energieverbrauch von Gebäuden macht etwa 30% des gesamten Energieverbrauchs aus. Diese Energie wird hauptsächlich für Heizung, Lüftung und Beleuchtung verwendet.
Insbesondere Schwimmbäder gehören zu den energieintensivsten Einrichtungen. Wasser, Heizung und Lüftung benötigen einen großen Teil des Energiebedarfs. Diesen Bedarf zu verringern ist meist nur mit sehr hohen Investitionen möglich.
Eine Vielzahl von Betreibern von Schwimmbädern hat mit Nordicco kostengünstige
Projekte durchgeführt, um den Energieverbrauch zu senken – ohne dabei die Qualität des Innenklimas zu beeinträchtigen.
Das Installationshandbuch für Northern Air Aqua herunterladen. (Das Modell hieß zuvor Aggressive Environment.)
Laden Sie Revit-Dateien für Northern Air Ventilatoren herunter:
README_Revit_Nordicco
Revit-files-NorthernAirAE_LOD200_AllSizes,
Revit-files-NorthernAirAE-3m_LOD300,
Revit-files-NorthernAirAE-4m_LOD300,
Revit-files-NorthernAirAE-5m_LOD300
Hier können Sie auf CAD-Dateien für Northern Air Systemen zugreifen.
Wir stellen 2D- und 3D-Versionen des Dateityps .dwg zur Verfügung, die im folgenden ZIP Ordner (NorthernAir-CADfiles_300-500) zu finden sind.
Wir haben auch SVG-Dateien für alle Northern Air Ventilatoren verfügbar. Siehe Links unten. Wenn Sie weitere Dateien für ein Projekt benötigen, kontaktieren Sie uns bitte und wir helfen Ihnen dabei, diese direkt bereitzustellen.
Das dänische technologische Beratungs- und Serviceunternehmen Force Technology hat den Northern Air® Aqua Deckenventilator getestet (das Modell hieß zuvor Aggressive Environment).
Die Tests haben die Widerstandsfähigkeit gegen korrosive Milieus untersucht und umfassen u.a. eine akzelerierte Korrosionsanalyse (IEC 60068-2-52:2017), samt ein Test der Widerstandsfähigkeit des Systems gegen feste Körper (Staub), IP5X (IEC 60529:2013), und gegen Wasser, IPX5 (IEC 60529:2013).
Das Ergebnis der drei Test: das Northern Air® Aqua System hat insgesamt eine IP54 Rating, während das Drive-Laufwerksgehäuse einer IP55 Rating hat. Gleichzeitig zeigt die akzelerierte Korrosionsanalyse der C4-Beschichtung des Systems, dass er große Widerstandsfähigkeit gegen beginnende Korrosion.
Die Installation eines Nordicco HVLS-Ventilators erfolgt im Plug-&-Play-Prinzip, da alle Komponenten inklusive werkseitig installierter Elektronik vormontiert geliefert werden. Die Montage beschränkt sich daher im Wesentlichen auf die Befestigung der Motoreinheit und die Montage der Flügel.
Eine der Stärken der Nordicco-Ventilatoren ist ihr vergleichsweise geringes Gewicht im Vergleich zu vielen anderen HVLS-Systemen am Markt. Dadurch wird die Handhabung bei der Installation erleichtert und die Anforderungen an Hebetechnik und Tragkonstruktion reduziert. Das geringe Gewicht ermöglicht zudem häufig den Einsatz professioneller Industriekletterer in Schwimmhallen.
Die Herausforderung besteht darin, dass die Monteure sicher in Deckenhöhe arbeiten müssen. Dafür sind in der Regel Hebebühnen oder Gerüste erforderlich; in Schwimmhallen kommen jedoch häufig Industriekletterer zum Einsatz – insbesondere bei Installationen über tiefen Becken oder in schwer zugänglichen Bereichen.
Die Installationsdauer hängt von Deckenkonstruktion und Höhe ab. Eine Standardinstallation in einer Schwimmhalle dauert in der Regel etwa einen Arbeitstag – von der Ankunft vor Ort bis zur vollständigen Montage.
Der Nordicco-Motor liefert ein hohes Drehmoment bei niedrigen Drehzahlen – genau dort, wo große Deckenventilatoren am effizientesten arbeiten. Er stellt bereits aus dem Stillstand die volle Leistung bereit und treibt den Ventilator direkt ohne Getriebe an, wodurch Energieverluste, Geräuschentwicklung und Verschleiß reduziert werden.
Das bedeutet, dass ein größerer Anteil der eingesetzten Energie in effektive Luftbewegung umgesetzt wird, was zu niedrigeren Betriebskosten über die gesamte Lebensdauer des Ventilators beiträgt.
Das Ergebnis ist ein energieeffizienter, zuverlässiger und in der EU gefertigter Qualitätsmotor, ausgelegt für eine lange Lebensdauer.
Optimiert für energieeffizienten Betrieb:
